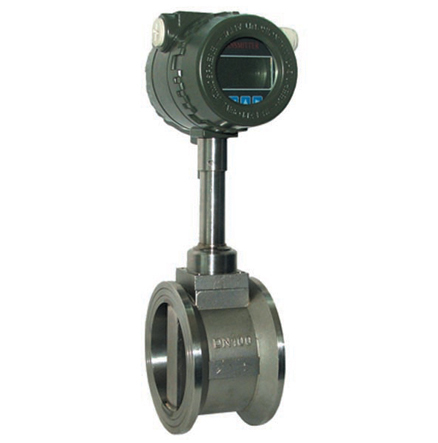

渦街流量計

產品特點：

JM-LU系列渦街流量計是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。采用壓電應力式傳感器，可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。

產品優勢：

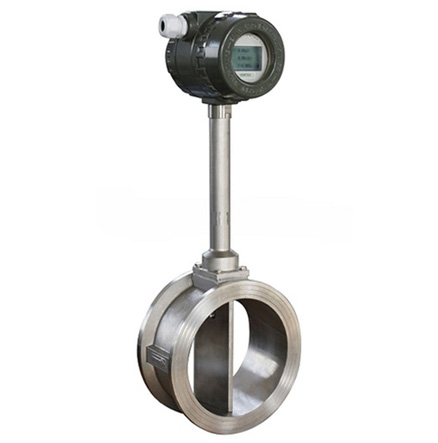

有模擬標準信號，也有數字脈沖信號輸出。有現場顯示型、脈沖輸出型、卡裝式、法蘭式、插入式、可帶溫壓補償功能……

在線咨詢訂購熱線：0517-86985848

一、產品概述

JM-LU系列渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～ 250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。

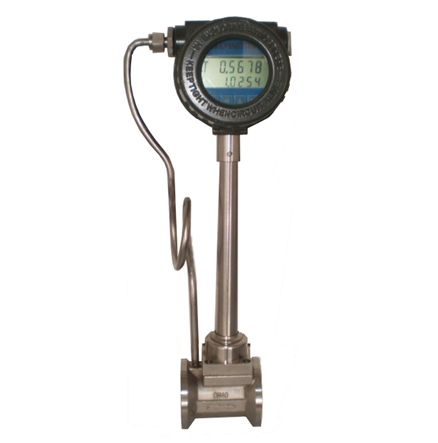

為了使用方便，電池供電的本地顯示型渦街流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。

二、工作原理

在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，旋渦列在旋渦發生體下游非對稱地排列。

三、技術參數

1、基本參數

執行標準	渦街流量傳感器（JB/T9249-1999）
儀表口徑	15、20、25、32、40、50、65、80、100、125、150、200、250、300
公稱壓力（MPa）	1.6MPa、2.5MPa、4.0MPa（其它可訂制）
精度等級	液體：±1% 氣體或蒸汽：±1.5%、±1%
量程比	1:10；1:15；1:20
傳感器材質	304不銹鋼、316（L）不銹鋼等
使用條件	介質溫度：-40℃~+250℃、-40℃~+350℃ 環境溫度：-20℃~+60℃ 相對濕度：5%～90% 大氣壓力：86KPa~106KPa
信號輸出功能	脈沖信號、4 ~ 20mA信號
通訊輸出功能	RS485通訊輸出、HART協議等
工作電源	A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。
信號線接口	基本型：霍斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5
防爆等級	ExdIICT5或ExdIIBT6
防護等級	IP65或更高（可訂制）

2、流量范圍：一般液體和氣體適用流量范圍見表2 （表2）

儀表口徑 (mm)	液體測量范圍(m³/h)	氣體測量范圍(m³/h)	連接方式	耐壓等級（MPa）
DN15	1.2-6.2	5-25	法蘭夾持/法蘭連接	2.5/1.6
DN20	1.5-10	8-50	法蘭夾持/法蘭連接	2.5/1.6
DN25	1.6-16	10-70	法蘭夾持/法蘭連接	2.5/1.6
DN32	1.9-19	15-150	法蘭夾持/法蘭連接	2.5/1.6
DN40	2.5-26	22-220	法蘭夾持/法蘭連接	2.5/1.6
DN50	3.5-38	36-320	法蘭夾持/法蘭連接	2.5/1.6
DN65	6.2-65	50-480	法蘭夾持/法蘭連接	2.5/1.6
DN80	10-100	70-640	法蘭夾持/法蘭連接	2.5/1.6
DN100	15-150	130-1100	法蘭夾持/法蘭連接	2.5/1.6
DN125	25-250	200-1700	法蘭夾持/法蘭連接	2.5/1.6
DN150	36-380	280-2240	法蘭夾持/法蘭連接	2.5/1.6
DN200	62-650	580-4960	法蘭夾持/法蘭連接	2.5/1.6
DN250	140-1400	970-8000	法蘭夾持/法蘭連接	2.5/1.6
DN300	200-2000	1380-11000	法蘭夾持/法蘭連接	2.5/1.6

四、產品選型

代號	通徑	流量范圍㎡/h

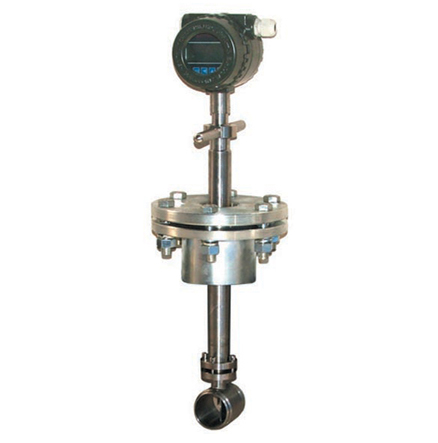

JM-LU-25	DN25	1~10(液體)			25~60（氣體）			蒸汽流量請查看說明書，DN300以上推薦使用插入式渦街流量計
JM-LU-32	DN32	1.5~18(液體)			15~150（氣體）
JM-LU-40	DN40	2.2~27(液體)			22.6~150（氣體）
JM-LU-50	DN50	4~55(液體)			35~350（氣體）
JM-LU-80	DN80	9~135(液體)			90~900（氣體）
JM-LU-100	DN100	14~200(液體)			140~1400（氣體）
JM-LU-150	DN150	32~480(液體)			300~3000（氣體）
JM-LU-200	DN200	56~800(液體)			550~5500（氣體）
	代號	功能1
	N	無溫壓補償
	Y	有溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	被測介質
			J1	液體
			J2	氣體
			J3	蒸汽
				代號		連接方式
				L1		法蘭卡裝式
				L2		法蘭連接式
						代號	功能2
						E1	1.0級
						E2	1.5級
						T1	常溫
						T2	高溫
						T3	蒸汽
						P1	1.6MPa
						P2	2.5MPa
						P3	4.0MPa
						D1	內部3.6V供電
						D2	DC24V供電
						B1	不銹鋼
						B2	碳鋼
